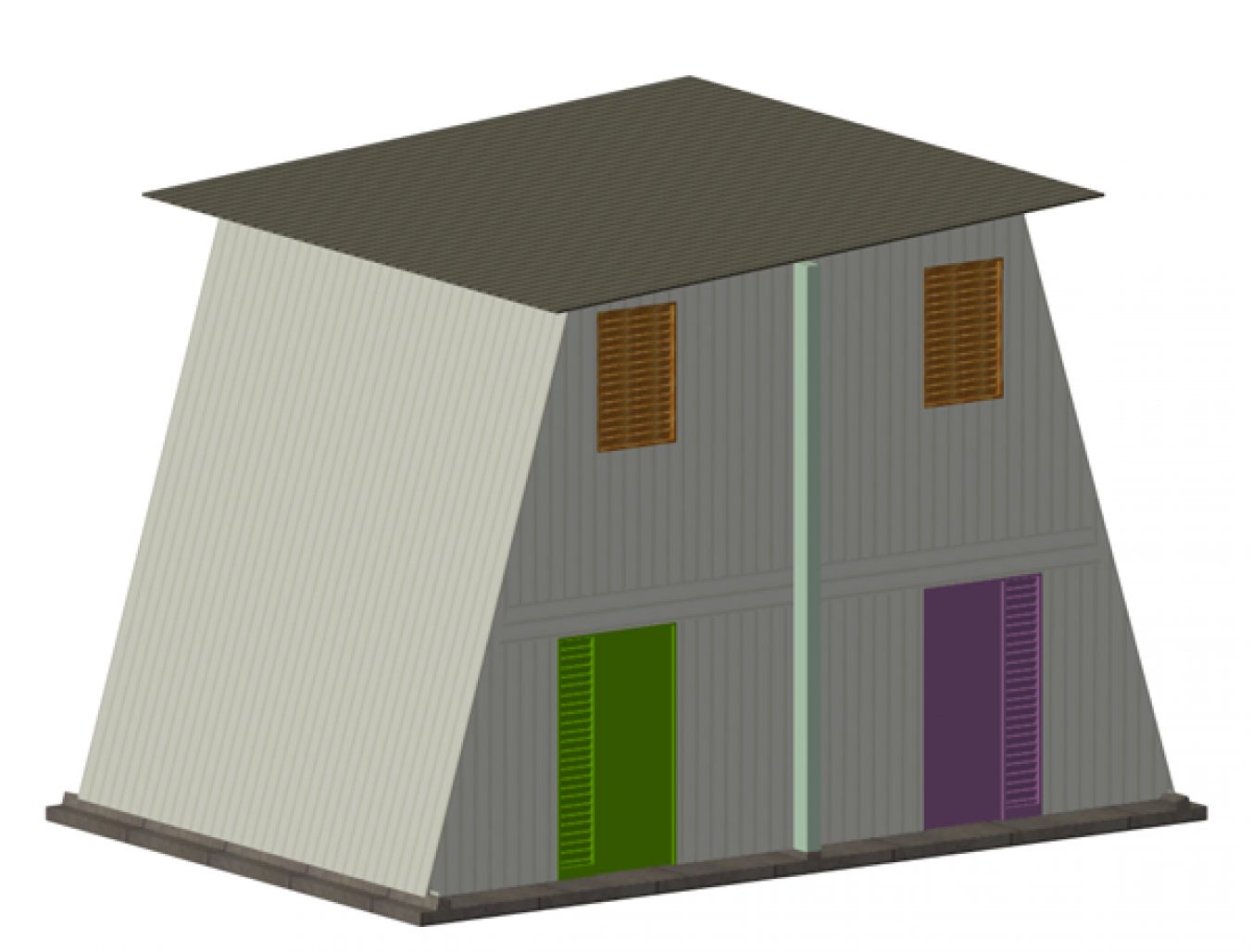

PROYECTO VIVIENDA PARA DESPLAZADOS HAITI.

El proyecto contempla la construcción de viviendas en hilera de 4 unidades organizados en núcleos de 16 familias con población promedio de 96 personas, según diagrama anexo.

Cada núcleo tiene 4 duchas, 4 inodoros y 4 lavaderos para aseo personal.

El área común permite la circulación a traves de los patios en aceras de placas de hormigón de 60x60 cms.

CADA VIVIENDA:

Área útil: 30.00 m2
Distribución en: 2 Dormitorios y un area de estar.
Un acceso desde la calle y otro al patio.
Área de patio: 10.00 m2

CONSTRUCCIÓN:

Paredes con estructura madera pino en paneles forrados al interior con planchas de plywood pino una cara de 3/8”x4x8 y cubiertos al exterior por planchas de zinc corrugado calibre 29. Los paneles fijos sobre perfil Z de acero y anclado en platea de hormigón, según diseño anexo.

Techo de zinc corrugado calibre 29 sobre estructura madera pino y aislamiento térmico con planchas plywood pino una cara de 3/8”x4x8 anclado con tornillos a los parales empotrados en las paredes. El zinc colocado con tornillos con arandela de polietireno en correas de pino 2x3 fijas a las vigas con sujetadores metálicos.

Platea en hormigón pulido de 12 cms. espesor con sujetadores de paredes empotrados.

PROGRAMACIÓN.

Los componentes de las viviendas son construidos en serie en taller instalado en el lugar del proyecto y seran transportados e instalados con auxilio de equipos mecánicos.
